Mitsubishi CNC communication

网络接驳

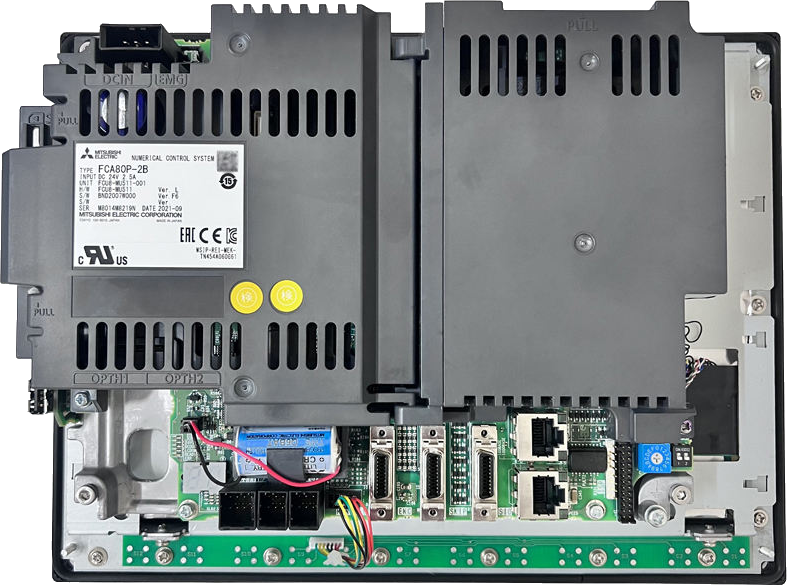

三菱数控系统的网络接口(RJ45)，通常位于操作面板背面(计算机单元/图形控制单元)， 标记为 LAN 的以太网接口。 如果有多个以太网接口，则标记为 LAN1 和 LAN2， 此时应连接 LAN1 网口，LAN2 不可使用。

网络地址设置

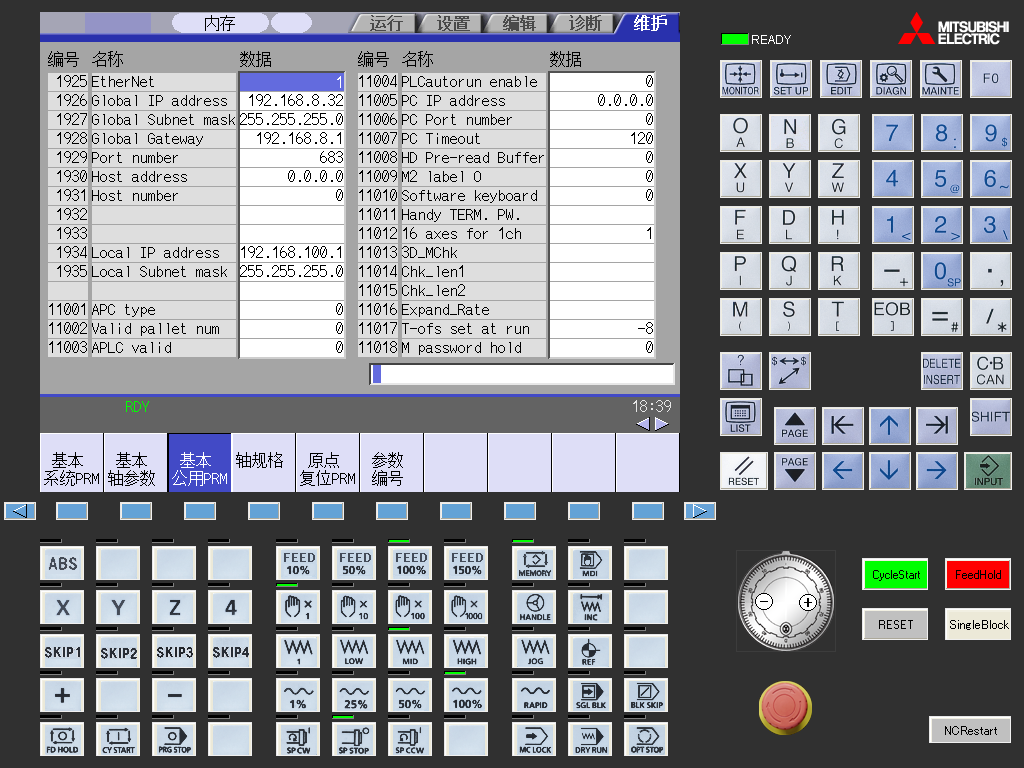

网络地址(IP)设置，通过机床操作面板按如下操作进入网络设定界面： 点按 维护(MAINTE)按键（扳手图标）切换到维护界面， 点按 参数编号 对应的按键，激活按参数编号查找设置项， 通过数字键盘输入 1925 然后点按 输入(INPUT) 按键， 界面将切换到网络相关参数项，顶部将显示 1925 EtherNet 参数。

如果数控界面提示输入密码，默认密码为 MPARA 。 须通过字母键盘输入，字母键盘每个键可输入两种字母， 默认键入上部字符，通过 SHIFT 键切换后键入下部字符。 要输入“A”时，需先按 SHIFT 键，然后再按A键，请勿同时按下这两个键。 键入密码后，点按 输入(INPUT) 按键。

在维护界面通过左右箭头切换参数区显示时，可见 以太网参数 区， 点按对应按键也可切换至网络参数界面，但是不会显示 1925 EtherNet 和 1929 Port number 参数项。

网络相关参数如下：

• 1925 EtherNet：以太网启用，0禁用，1启用；
• 1926 Global IP address：网络IP地址；
• 1927 Global Subnet mask：子网掩码；
• 1928 Global Gateway：网关地址；
• 1929 Port number：端口号，默认 683。

由于 EZSocket 的连接模式所限，只能在局域网中通信， 无法直接与云端服务器通信，因此，若要与云端服务器通信， 则需要通过 VPN 或通信换向技术实现。

通信配置

JOYZL SCADA 作为从端(SLAVE)主动发起连接到设备， 设备由以太网接口(RJ45)连接到网络， 设备通信参数按如下方式进行设置。

• 驱动：EZ_TCP_SLAVE
• 接点：设备地址和端口(IP:PORT)，默认端口 683，例如 192.168.8.32:683

数据配置

三菱数控系统通过区段和编号定位参数， 支持数控系统、可编程控制器(PLC)、 宏变量（全局变量）、等几乎所有系统数据。 JOYZL SCADA 属性代码(Code)格式如下所示。

SECTION.NUMBER.AXIS

SECTION 为大区分编号， NUMBER 为小区分编号， AXIS 为轴编号。 其中大区分编号和小区分编号是必须指定的， 轴编号视参数而定。

具体参数含义可查阅 三菱数控系统 技术手册，有关参数和接口的说明书。 例如《M800M80E80C80系列PLC接口说明书 ib1501286p》， 其中的 “大区分编号一览表” 和 “小区分编号一览表” 分别列示每一项参数的编号、含义、数据类型和读写特性（只读 R / 可写 W）。

例如：“主轴转速(rev/min)”，大区分编号为 34，小区分编号为 1，须轴号， 数据类型为 整数，读写特性(R/W)为 R（只读）。 因此属性代码为："34.1.1"。

预定义属性： JOYZL SCADA 已预定义常用的属性数据项， 配置时仅需要从中选择并添加所需的属性项即可。

JOYZL SCADA 属性支持的数据类型请参考 数据类型表 。

支持型号

以下所列为 EZSocket 支持的设备型号。

• 三菱数控系统(CNC) M700 Series（M700、M700V、M70、M70V、E70）
• 三菱数控系统(CNC) C70 Series
• 三菱数控系统(CNC) M800 Series（M800、M80）
