SYNTEC Remote CNC

网络接驳

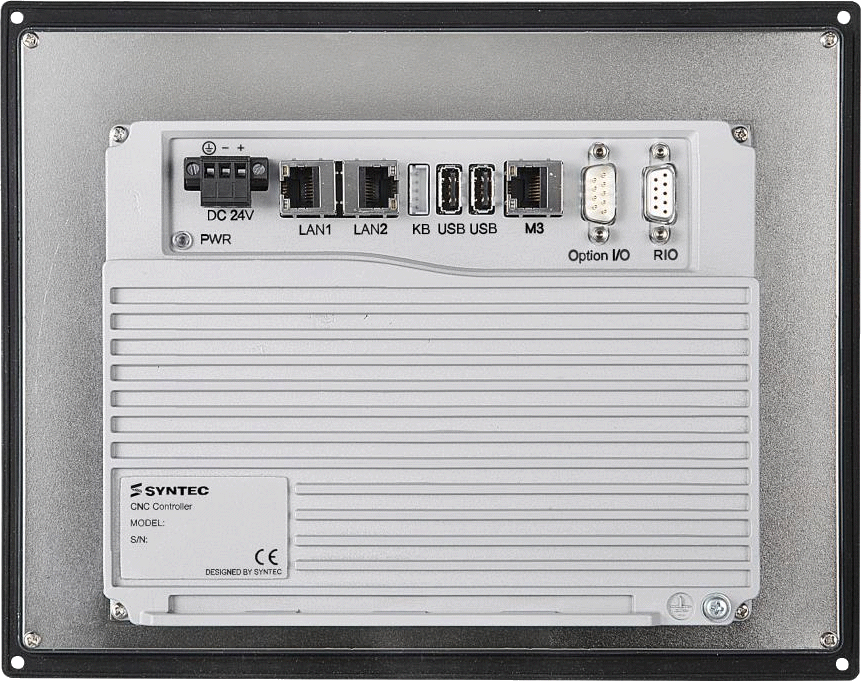

新代网络接口(RJ45)，通常位于操作面板背面(CNC Controller)， 标记为 LAN 的以太网接口。 如果有多个以太网接口 可能标记为 LAN1 或 LAN2。

网络地址设置

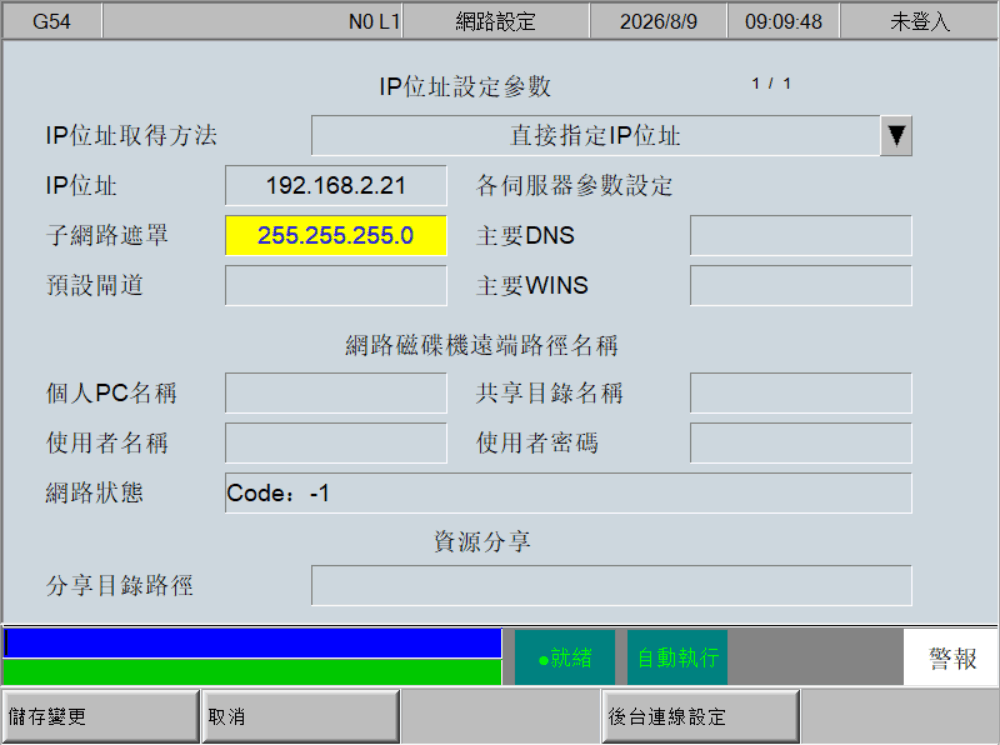

网络地址(IP)设置，通过操作面板依次选择并进入 网络设定界面： F5 维护 \ F2 网络设定。 调整为 直接指定IP地址， 然后设定 设备IP、子网掩码、网关。 网络设定完成后，重启系统生效。

启用核心伺服器(Dipole)

要在控制器（数控核心）启用核心伺服器(Dipole)， 可通过操作面板或修改配置文件的方式执行设置，并启用远程功能。

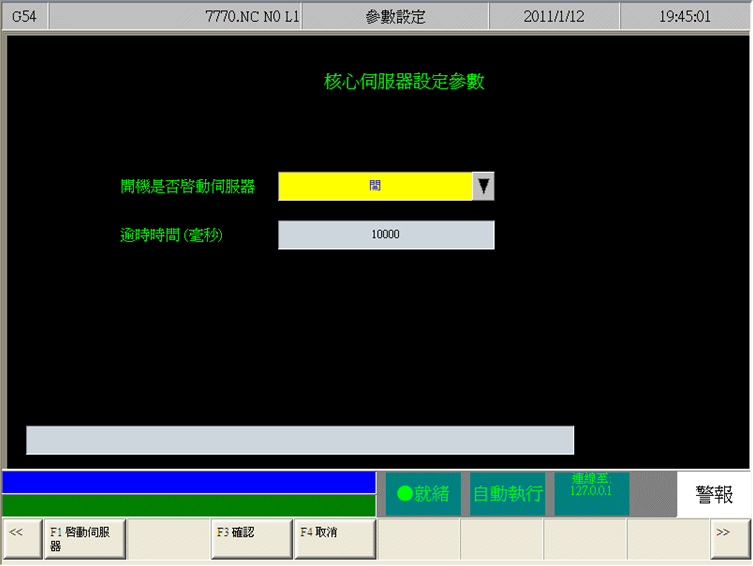

在操作面板，通过底部功能栏(FenuBar)， 依次选择并进入 核心伺服器设定界面：

1. F6 参数设定 \ F7 核心伺服器；
2. F5 维护 \ F2 网络设定 \ F5 核心伺服器。

在设定界面中，将 开机是否启动伺服器 设定为： 开 ， 超时时间（毫秒） 设定为期望的超时时长，默认为 10000 毫秒， 设定完成按 F3 确认，然后执行 F1 启动伺服器， 或重启系统。

核心伺服器设定的配置文件为：\DiskC\WinCE\Shared\DipoleSettings.xml

控制器版本检查

新代控制器从 10.114.43 版本之后提供远程接口支持。 请通过操作面板进入系统信息界面 检查当前控制器版本 （软件资讯 \ 产品版本）。 通过操作面板依次选择并进入 系统信息界面： F5 维护 \ F2 系统信息。

由于 Dipole 的连接模式所限，只能在局域网中通信， 无法直接与云端服务器通信，因此，若要与云端服务器通信， 则需要通过 VPN 或通信换向技术实现。

通信配置

JOYZL SCADA 作为从端(SLAVE)主动发起连接到设备， 设备由以太网接口(RJ45)连接到网络， 设备通信参数按如下方式进行设置。

• 驱动：SRA_V3_TCP_SLAVE 或 SRA_V4_TCP_SLAVE
• 接点：设备地址和端口(IP:PORT)，默认端口 5566，例如 192.168.1.2:5566

控制器版本 10.116.26 及以前的版本适用 SRA_V3_TCP_SLAVE； 控制器版本 10.116.36 及以后的版本适用 SRA_V4_TCP_SLAVE；

数据配置

支持的数据区：当前状态、当前程序、告警、刀具补偿、工件坐标基准、 宏变量（全局变量）、系统轴群变量、可编程控制器(PLC)、系统参数。 JOYZL SCADA 在各个数据区具有不同的属性代码(Code)格式。

当前状态

1.5.[NUMBER]

NUMBER 为数控系统状态数据的编号， 请查阅新代数控系统手册，获取状态编号和定义。

状态的数据类型默认为整型(Integer)， 数据权限为只读(READ ONLY)。

当前主程序名

1.139.[COORD]

COORD 为数控系统坐标系编号，默认为 1。

程序名数据类型固定为字符串(String)， 数据权限为只读(READ ONLY)， 字符串最大长度为 256 个字符。

当前执行程序名

1.140.[COORD]

COORD 为数控系统坐标系编号，默认为 1。

程序名数据类型固定为字符串(String)， 数据权限为只读(READ ONLY)， 字符串最大长度为 256 个字符。

当前系统主程序名

1.177.[COORD]

COORD 为数控系统坐标系编号，默认为 1。

程序名数据类型固定为字符串(String)， 数据权限为只读(READ ONLY)， 字符串最大长度为 256 个字符。

当前执行程序序号

1.178.[COORD]

COORD 为数控系统坐标系编号，默认为 1。

状态的数据类型默认为整型(Integer)， 数据权限为只读(READ ONLY)。

当前告警数

1.40

告警数的数据类型固定为整型(Integer)， 数据权限为只读(READ ONLY)。

当前告警信息

1.74

告警信息数据类型固定为字符串(String)， 数据权限为只读(READ ONLY)， 字符串最大长度为 80 个字符。

刀具补偿

1.63.[NUMBER].[INDEX]

NUMBER 为刀具编号，从1开始编号。

INDEX 为刀具补偿值索引，为以下预设固定索引。

• 0 刀尖位置，整数型(Integer)；
• 1 半径几何尺寸，浮点型(Double)；
• 2 半径磨损补偿，浮点型(Double)；
• 3 ~ 14 各轴长度几何尺寸，浮点型(Double)；
• 15 ~ 26 各轴长度磨损补偿，浮点型(Double)；
• 27角度 读写，浮点型(Double)。

刀具补偿的数据权限为可读写，但由于 JOYZL SCADA 设计限制，这些数据仅支持读取。

工件坐标基准

CNC(1).50.[COORD].[INDEX]

COORD 为数控系统坐标系编号，为以下预设固定编号。

• EXT(0)；
• MPG Shift(1)；
• G54(2)；
• G55(3)；
• G56(4)；
• G57(5)；
• G58(6)；
• G59(7)；
• G54P7~P100(8~101)。

INDEX 为坐标轴索引，为以下预设固定索引。

• 1 ~ 99 1 ~ 99；
• 100 ~ 199 X / X1 ~ X99；
• 200 ~ 299 Y / Y1 ~ Y99；
• 300 ~ 399 Z / Z1 ~ Z99；
• 400 ~ 499 A / A1 ~ A99；
• 500 ~ 599 B / B1 ~ B99；
• 600 ~ 699 C / C1 ~ C99；
• 700 ~ 799 U / U1 ~ U99；
• 800 ~ 899 V / V1 ~ V99；
• 900 ~ 999 W / W1 ~ W99。

宏变量（全局变量）

1.32.[NUMBER]

NUMBER 为数控系统宏变量（全局变量）的编号， 请查阅新代数控系统手册，以及数控程序说明，获取编号和定义。

宏变量（全局变量）的数据类型支持整型(Integer)和双精度浮点型(Double)， 数据权限为可读写(READ WRITE)。

系统轴群变量

1.32.[COORD].[NUMBER]

COORD 为数控系统坐标系编号，默认为 1。

NUMBER 为数控系统轴群变量的编号， 请查阅新代数控系统手册，获取编号和定义。

系统轴群变量的数据类型固定为双精度浮点型(Double)， 数据权限为可读写(READ WRITE)。

可编程控制器(PLC)

1.[AREA].[NUMBER]

[AREA][NUMBER]

AREA 为可编程控制器(PLC)数据区标识或编号。 支持数据区标识和编号两种表示格式， "1.10.1" 或 "I1"。

• I(10) 读写，布尔型(Boolean)；
• O(11) 只读，布尔型(Boolean)；
• C(12) 读写，布尔型(Boolean)；
• S(13) 读写，布尔型(Boolean)；
• A(14) 只读，布尔型(Boolean)；
• R(15) 读写，整数型(Integer)；
• TIMER(15) 只读，整数型(Integer)；
• COUNTER(15) 只读，整数型(Integer)。

NUMBER 为可编程控制器(PLC)寄存器位址， 请查阅新代数控系统手册，获取具体位址和定义。

系统参数

24.[TYPE].[NUMBER]

TYPE 为系统参数类型，默认为 0，既 CNC。

NUMBER 为系统参数编号， 请查阅新代数控系统手册，获取编号和定义。

系统参数的数据类型固定为整数型(Integer)， 数据权限为可读写(READ WRITE)。

预定义属性： JOYZL SCADA 已预定义常用的属性数据项， 配置时仅需要从中选择并添加所需的属性项即可。

JOYZL SCADA 属性支持的数据类型请参考 数据类型表 。
